हेक्सागोनल पेभरहरूमा असमान मोटाई? पहिले यी तीन मोल्ड डिजाइन दोषहरू जाँच गर्नुहोस्

हेक्सागोनल पेभरहरू व्यापक रूपमा इरोसन नियन्त्रण, घाँस पार्किङ, र भूनिर्माण परियोजनाहरूको लागि प्रयोग गरिन्छ। तिनीहरूको छ-पक्षीय ज्यामितिले सटीक मोल्ड डिजाइनको माग गर्दछ। जब मोटाई पेभर भरि फरक हुन्छ — विपरीत किनारा भन्दा एक किनारा मोटो, वा परिधि भन्दा पातलो केन्द्र — समस्या विरलै कंक्रीट मिश्रण वा मेसिन हो। प्राय: मोल्ड आफैं मूल कारण हो।

यस लेखले असमान हेक्सागोनल पेभरहरू उत्पादन गर्ने तीनवटा सामान्य मोल्ड डिजाइन त्रुटिहरूको जाँच गर्दछ। प्रत्येक त्रुटिको एक विशिष्ट समाधान छ। यी समस्याहरूलाई सम्बोधन गर्दा फोहोर घटाउन सकिन्छ, सुधार गर्न सकिन्छब्लकस्थिरता, र मोल्ड जीवन विस्तार।

त्रुटि नम्बर 1: असमान गुफा भित्ता पहिरन

समस्या

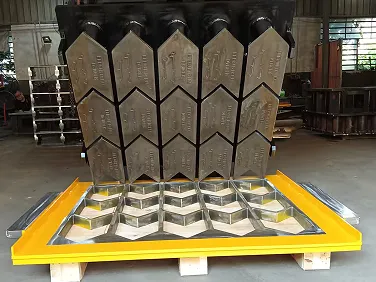

हेक्सागोनल पेभर मोल्डमा, कंक्रीट तलबाट गुफामा प्रवेश गर्छ र पर्खाल तिर बग्छ। कंक्रीट प्रवाह दिशाको सामना गर्ने भित्ताहरू विपरीत पर्खालहरू भन्दा छिटो लगाउँछन्। हजारौं चक्रहरूमा, गुहाको एक पक्ष अर्को भन्दा पातलो हुन्छ। त्यसपछि पेभर विपरित किनारा भन्दा एक किनारा मोटो भएर बाहिर निस्कन्छ।

यस प्रकारको असमान मोटाई दिशात्मक छ। यो सममित हेक्सागनको सट्टा वेज आकारको रूपमा देखा पर्दछ। अपरेटरहरूले प्राय: मेसिनको कम्पन वा कंक्रीट मिश्रणलाई दोष दिन्छन्, तर वास्तविक कारण गुफाको पर्खालहरूमा असमान पहिरन हो।

फिक्स

मोल्ड डिजाइनरहरूले उच्च पहिरन भित्ताहरूमा अतिरिक्त मोटाई थपेर वा ती सतहहरूमा कडा स्टिल ग्रेड प्रयोग गरेर सामग्री प्रवाहको लागि खाता बनाउन सक्छन्। माUNIK, हामी सबै गुहाका पर्खालहरूलाई HRC58-62 मा समान रूपमा कडा बनाउन कार्बराइजिङ ताप उपचार प्रयोग गर्छौं। कडा सतहले घर्षण प्रतिरोध गर्छ, र उपचार गहिराई (लगभग 2 मिमी) हेक्सागनको प्रत्येक पर्खालमा लगातार पहिरनको तह प्रदान गर्दछ। यसले विभेदक पहिरनलाई सुस्त बनाउँछ र गुफा ज्यामितिलाई लामो समयसम्म कायम राख्छ।

दोष नम्बर २: तीव्र आन्तरिक कुनाहरू

समस्या

एक हेक्सागोनल गुहामा बाह्र आन्तरिक कुनाहरू हुन्छन् - छ माथिको किनारमा र छ तल्लो किनारमा। जब यी कुनाहरूलाई तीखो 90-डिग्री कोणको रूपमा मेसिन गरिन्छ, तिनीहरू तनाव एकाग्रता बिन्दुहरू हुन्छन्। प्रत्येक कम्पन चक्रले यी तीखो कुनाहरूमा तनावलाई धकेल्छ। कुनामा रहेको धातु थोरै विकृत हुन्छ, त्यसपछि पुन: प्राप्त हुन्छ। दसौं हजारौं चक्रहरू, यो दोहोर्याइएको तनावले गुफालाई विकृत बनाउँछ। विरूपणले विपरित पर्खालहरू बीचको दूरीलाई परिवर्तन गर्छ, फलस्वरूप पेभरहरू एक छेउमा गाढा र अर्कोमा पातलो हुन्छन्।

तीव्र कुनाहरू पनि रेडियस कुनाहरू भन्दा छिटो लगाउँछन्। एक तेज कुनामा प्रभाव अवशोषित गर्न कम धातु मास छ। एकपटक कुनाको गोलाकार पहिरनबाट बन्द भएपछि, गुहाको आकार स्थायी रूपमा परिवर्तन हुन्छ।

फिक्स

प्रत्येक आन्तरिक कुनामा त्रिज्या थप्दा तनाव एकाग्रता बिन्दुहरू हटाउँछ। 3-5mm त्रिज्याले तनावलाई कुनाको वरिपरि प्रवाह गर्न अनुमति दिन्छ। गुफाले यसको आकार लामो समयसम्म कायम राख्छ, र पेभर मोटाई सबै छवटा पक्षहरूमा एकरूप रहन्छ।

रेडियस कुनाहरू पनि भत्काउने सुधार गर्दछ। कंक्रीट तीखो किनारबाट भन्दा घुमाउरो सतहबाट धेरै सफा रूपमा रिलिज हुन्छ, ड्र्याग घटाउँछ र थप ढिलो पहिरन।

त्रुटि नम्बर 3: मोल्ड प्लेटमा असमान गुहाको गहिराइ

समस्या

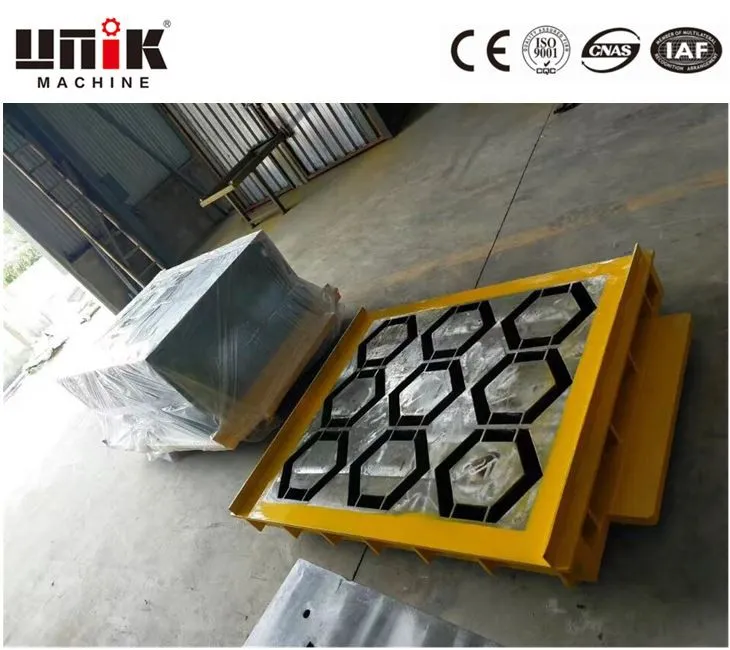

हेक्सागोनल पेभर मोल्डमा सामान्यतया धेरै गुहाहरू हुन्छन् - दुई, तीन, वा चार प्रति मोल्ड प्लेट। जब मोल्ड प्लेट आफैं पूर्ण रूपमा समतल हुँदैन वा जब गुफाहरू विभिन्न गहिराइमा मेसिन हुन्छन्, प्रत्येक गुहाले फरक मोटाईको पेभर उत्पादन गर्दछ। यो भिन्नता दिशात्मक छैन (जस्तै त्रुटि नम्बर १)। यो स्थितिगत छ: गुफा एकले बाक्लो पेभरहरू उत्पादन गर्दछ, गुफा तीनले पातलो पेभरहरू उत्पादन गर्दछ।

मूल कारण प्राय: कमजोर मेसिन वा असमान आधार प्लेट हो। कम लागतका आपूर्तिकर्ताहरूले गुफाहरू काट्नु अघि मोल्ड प्लेट सपाट गर्ने चरण छोड्न सक्छन्। अरूले लगाइएका सीएनसी उपकरणहरू प्रयोग गर्छन् जसले प्लेटको एक छेउमा अर्को भन्दा गहिरो काट्छ। परिणाम एउटै मोल्डबाट असंगत पेभर मोटाई हो।

फिक्स

प्रत्येक मोल्ड प्लेट कुनै पनि गुहा मिसिन अघि सतह-जमिन समतल हुनुपर्छ। आयामी सहिष्णुता सम्पूर्ण प्लेटमा ± 0.1mm मा राखिएको हुनुपर्छ। गुहाको गहिराई धेरै बिन्दुहरूमा जाँच गरिनु पर्छ - केन्द्र र किनाराहरू - प्रत्येक गुहाको लागि।

UNIK मा, हामी इन-प्रक्रिया निरीक्षणको साथ सीएनसी मेसिन प्रयोग गर्छौं। प्रत्येक गुहाको गहिराई काट्ने क्रममा प्रमाणित हुन्छ। मेसिनिङ पछि, पूर्ण मोल्ड प्लेट एक समन्वय मापन मेसिन (सीएमएम) मा मापन गरिन्छ कि सबै गुहाहरू सहनशीलता भित्र छन् भनेर पुष्टि गर्न। ±0.1mm भन्दा परको कुनै पनि भिन्नताले पुन: कार्य ट्रिगर गर्दछ।

तपाईको उत्पादनलाई कुन दोषले असर गरिरहेको छ भनेर कसरी निदान गर्ने

उचित मोल्ड डिजाइन मार्फत रोकथाम

हेक्सागोनल पेभरहरूमा असमान मोटाई अपरिहार्य छैन। तीन डिजाइन अभ्यासहरूले मोटाई भिन्नता समस्याहरूको बहुमतलाई रोक्छ:

1. सबै गुहाका पर्खालहरूमा समान सतह कठोरता (HRC58-62) सिर्जना गर्न कार्ब्युराइजिङ ताप उपचार प्रयोग गर्नुहोस्, विभेदक पहिरन कम गर्नुहोस्।

2. तनाव एकाग्रता र विकृति हटाउन सबै आन्तरिक कुनाहरूमा मेशिन 3-5mm त्रिज्या।

3. CMM निरीक्षण द्वारा प्रमाणित, गुहाको गहिराई र प्लेट समतलता मा ±0.1mm सहिष्णुता होल्ड गर्नुहोस्।

UNIK ले २०१० मा आफ्नो स्थापना भएदेखि नै यी अभ्यासहरू लागू गरेको छ। चीनको क्वान्झोउमा रहेको कम्पनीले २८ देशका लागि इँटा मेसिन र कंक्रीट मोल्डहरू उत्पादन गर्छ। यसको उत्पादन लाइनमा हेक्सागोनल पेभर मोल्डहरू, कर्ब मोल्डहरू, ब्लक मोल्डहरू, र खोक्रो ब्लक टूलिङ समावेश छन्।

हेक्सागोनल पेभर मोल्डहरूका लागि जसले चक्र पछि लगातार मोटाई चक्र उत्पादन गर्दछ, विशिष्टताहरूमा 42CrMo स्टील, कार्ब्युराइजिङ ताप उपचार, 3–5mm कुनामा त्रिज्या, Ra 1.6 सतह फिनिश, र ±0.1mm आयामी सहिष्णुता समावेश छ।
