तपाईले के तिर्दै हुनुहुन्छ भनेर बुझ्नको लागि क्रेताको गाइड
पेभरमोल्डमूल्यहरू आपूर्तिकर्ताहरूमा व्यापक रूपमा भिन्न हुन्छन्। एउटै पेभर साइजको लागि उद्धरण $ 1,000 मुनिदेखि $ 5,000 भन्दा बढी हुन सक्छ। नयाँ खरीददारहरूले प्रायः सबैभन्दा कम मूल्य रोज्छन्, केवल पत्ता लगाउनको लागि कि मोल्ड तीन महिनामा बाहिर जान्छ वा निर्दिष्टीकरणहरू पूरा नगर्ने ब्लकहरू उत्पादन गर्दछ। अनुभवी खरीददारहरूले बुझ्छन् कि मूल्यले सामग्री, प्रशोधन, गर्मी उपचार, र गुणस्तर नियन्त्रणलाई प्रतिबिम्बित गर्दछ।
यस गाइडले पेभर मोल्ड मूल्यहरू निर्धारण गर्ने र उद्योग मानक लागत बेन्चमार्कहरू प्रदान गर्ने कारकहरू बताउँछ। जानकारीमा आधारित छUNIK2010 देखि Quanzhou मा को निर्माण अनुभव र 28 देशहरुमा निर्यात को 15 वर्ष भन्दा बढी।
पेभर मोल्डको मूल्य चार प्राथमिक लागत चालकहरू द्वारा निर्धारण गरिन्छ: स्टिल ग्रेड, तातो उपचार, मेशिन सटीकता, र गुहा गणना। प्रत्येक कारकले प्रारम्भिक मूल्य र मोल्डको सेवा जीवन दुवैमा प्रत्यक्ष प्रभाव पार्छ।
| लागत चालक | कम लागत विकल्प | मानक औद्योगिक विकल्प | प्रिमियम विकल्प |
| स्टील ग्रेड | 40Cr वा Q235 | 42CrMo | Cr12MoV / 9CrSi उपकरण इस्पात |
| गर्मी उपचार | कुनै पनि वा साधारण शमन | Carburizing (HRC58-62) | कार्बराइजिंग + गहिरो-क्रायोजेनिक |
| मेसिनिङ | परम्परागत मिलिङ | CNC मेसिनिङ (Ra 1.6) | CNC + तार-कट (Ra ०.८) |
| गुहा समाप्त | एज मेसिन (Ra 6.3+) | पॉलिश (रा १.६) | मिरर फिनिश (रा ०.४) |
| अपेक्षित आयु | 25,000 - 35,000 चक्र | 80,000 - 100,000 चक्र | 120,000+ चक्र |
सबैभन्दा कम मूल्य प्रस्ताव गर्ने आपूर्तिकर्ताहरूले सामान्यतया कम लागतको स्टिल प्रयोग गर्छन्, उचित गर्मी उपचार छोड्छन्, र कुनै न कुनै मेसिनिंग फिनिशहरू स्वीकार गर्छन्। मोल्ड छोटो अवधिको लागि काम गर्दछ तर चाँडै असफल हुन्छ। मानक औद्योगिक मूल्य निर्धारण गर्ने आपूर्तिकर्ताहरूले उपयुक्त सामग्री र प्रक्रियाहरू प्रयोग गर्छन्, अनुमानित आयु प्रदान गर्छन्। प्रिमियम विकल्पहरूले उच्च-घर्षण अनुप्रयोगहरूमा अधिकतम स्थायित्वको लागि गहिरो-क्रायोजेनिक उपचार र मिरर फिनिशहरू थप्छन्।
स्टिल ग्रेडले कुल मोल्ड लागतको लगभग 30-40% को लागि खाता बनाउँछ।
40Cr वा Q235 - यी सामान्य-उद्देश्य संरचनात्मक स्टीलहरू हुन्। तिनीहरू सस्तो र व्यापक रूपमा उपलब्ध छन्। यद्यपि, तिनीहरूमा ठोस पेभर उत्पादनको लागि आवश्यक कठोरता र पहिरन प्रतिरोधको कमी छ। 40Cr बाट बनेको मोल्ड सामान्यतया 25,000-35,000 चक्र चल्छ जब गुफा आयामहरू सहनशीलताबाट बाहिर जानु अघि।
42CrMo - यो राम्रो कठोरता संग क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात हो। यो मध्यम-भोल्युम पेभर उत्पादनको लागि उद्योग मानक हो। उचित तातो उपचारको साथ 42CrMo मोल्ड 80,000-100,000 चक्रहरू रहन्छ। सामग्री लागत लगभग 40-50% 40Cr भन्दा बढी छ।
Cr12MoV वा 9CrSi - यी उच्च-कार्बन, उच्च-क्रोमियम उपकरण स्टीलहरू हुन् जुन अत्यधिक पहिरन प्रतिरोधको लागि डिजाइन गरिएको हो। तिनीहरू उच्च-भोल्युम उत्पादन वा अत्यधिक घर्षण कंक्रीट मिश्रणको लागि प्रयोग गरिन्छ। सामाग्री लागत 42CrMo भन्दा 100-150% बढी छ, तर आयु 120,000+ चक्रहरूमा फैलिएको छ।
UNIK ले मानक पेभर मोल्डहरूको लागि Cr12MoV र 9CrSi प्रयोग गर्दछ, 42CrMo कम-भोल्युम अनुप्रयोगहरूको लागि उपलब्ध छ।
तातो उपचार कम लागत मोल्डहरूमा सबैभन्दा सामान्य रूपमा छाडिएको वा खराब रूपमा निष्पादित प्रक्रिया हो। यो कुल मोल्ड लागत को लगभग 15-25% को लागी खाता जब ठीक तरिकाले गरिन्छ।
कुनै तातो उपचार छैन - मोल्ड एनेल गरिएको स्टीलबाट मेसिन गरिएको छ र पठाइन्छ। सतह कठोरता लगभग HRC20-25 छ। गुफाको किनारहरू हप्ता भित्रमा गोलो हुन्छ।
साधारण निभाउने - मोल्डलाई तेल वा पानीमा तताएर निभाइन्छ। सम्पूर्ण खण्ड कडा तर भंगुर हुन्छ। सतह कठोरता HRC50-55 सम्म पुग्छ, तर कम्पन अन्तर्गत मोल्ड क्र्याक हुन्छ। यो प्रक्रिया थोरै लागत तर खराब परिणाम प्रदान गर्दछ।
कार्बराइजिङ - मोल्डलाई कार्बनयुक्त वातावरणमा तताइन्छ, जसले कार्बनलाई सतहको तह (१.३-१.५ मिमी गहिरो) मा फैलाउन अनुमति दिन्छ। सतह कडा हुन्छ (HRC58-62) जबकि कोर कडा रहन्छ (HRC35-40)। यो गुणस्तर मोल्ड लागि उद्योग मानक हो।
Carburizing + गहिरो-क्रायोजेनिक उपचार - carburizing पछि, तरल नाइट्रोजन प्रयोग गरेर मोल्ड -196°C मा चिसो गरिन्छ। यसले राखिएको अस्टेनाइटलाई मार्टेन्साइटमा रूपान्तरण गर्छ, कठोरता र पहिरन प्रतिरोध बढाउँछ। सेवा जीवन 30% वा बढी विस्तार हुन्छ।
UNIK ले सबै पेभर मोल्डहरूमा कार्ब्युराइजिंग ताप उपचारलाई मानकको रूपमा लागू गर्दछ, गहिरो-क्रायोजेनिक उपचार विकल्पको रूपमा उपलब्ध छ।
जटिलताको आधारमा कुल मोल्ड लागतको लगभग 25-35% मेशिनिङ खाता हो।
परम्परागत मिलिङ - गुफा मानक मिलिङ उपकरण प्रयोग गरेर मेसिन गरिएको छ। सतह समाप्त Ra 6.3 वा नराम्रो छ। आयामी सहिष्णुता ± ०.५ मिमी वा चौडा छ। यो कम मात्रा उत्पादन को लागी उपयुक्त छ जहाँ ब्लक उपस्थिति महत्वपूर्ण छैन।
CNC मेसिनिङ - कम्प्युटर-नियन्त्रित मिलिङ उपकरणले Ra 1.6 को सतह फिनिश र ± 0.3mm को सहिष्णुता संग लगातार गुहा उत्पादन गर्दछ। यो व्यावसायिक पेभर उत्पादनको लागि उद्योग मानक हो।
CNC + तार-कट EDM - जटिल इन्टरलकिङ पेभर ढाँचाहरू वा कडा सहिष्णुता आवश्यकताहरूको लागि, तार विद्युतीय डिस्चार्ज मेसिनले उच्चतम परिशुद्धता प्रदान गर्दछ। सतह समाप्त Ra 0.8 पुग्न सक्छ। लागत मानक सीएनसी मेसिनिङ भन्दा 30-50% बढी छ।
UNIK ले सबै पेभर मोल्डहरूका लागि CNC मेसिन प्रयोग गर्दछ, सतह फिनिस Ra 1.6 मा र आयामी सहिष्णुता ± 0.3mm मा राखिएको छ।

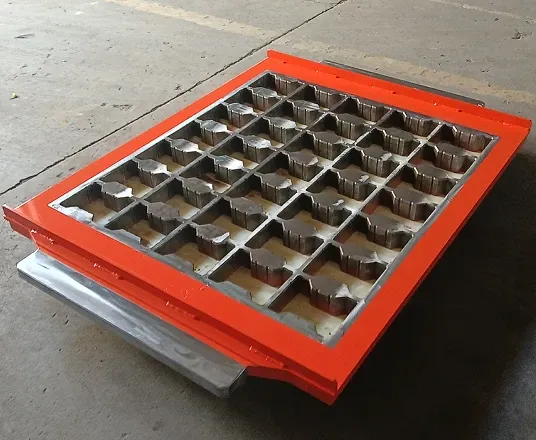

बहु-गुहामोल्डहरूअधिक अग्रिम लागत तर प्रति गुहा मूल्य कम।
| प्रति मोल्ड cavities | सामान्य कुल मूल्य | प्रति गुहा मूल्य |
| १ गुहा | $1,200 - $1,800 | $1,200 - $1,800 |
| २ गुहा | $1,800 - $2,500 | $900 - $1,250 |
| 3 गुहा | $2,200 - $3,200 | $730 - $1,070 |
| 4 गुहा | $2,800 - $4,000 | $700 - $1,000 |
बाहिरी फ्रेम, माउन्टिङ हार्डवेयर, र सेटअप समय गुहाहरूमा बाँडिएको हुनाले गुहाको संख्या बढ्दै जाँदा प्रति गुहा मूल्य घट्छ। उच्च मात्रा उत्पादन को लागी, 3 वा 4 गुहा मोल्ड प्रति ब्लक सबै भन्दा कम लागत प्रदान गर्दछ।
UNIK को 28 देशहरूमा निर्यात अनुभवको आधारमा, निम्न मूल्य दायराहरूले उचित स्टिल, तातो उपचार, र CNC मेशिनिङद्वारा निर्मित गुणस्तर पेभर मोल्डहरूको लागि उद्योग मापदण्डहरू प्रतिनिधित्व गर्दछ।
| पेभर प्रकार | सामान्य आकार | गुहाहरू | मूल्य दायरा (USD) |
| मानक आयताकार पेभर | 200x100x60mm | २-३ | $1,500 - $2,500 |

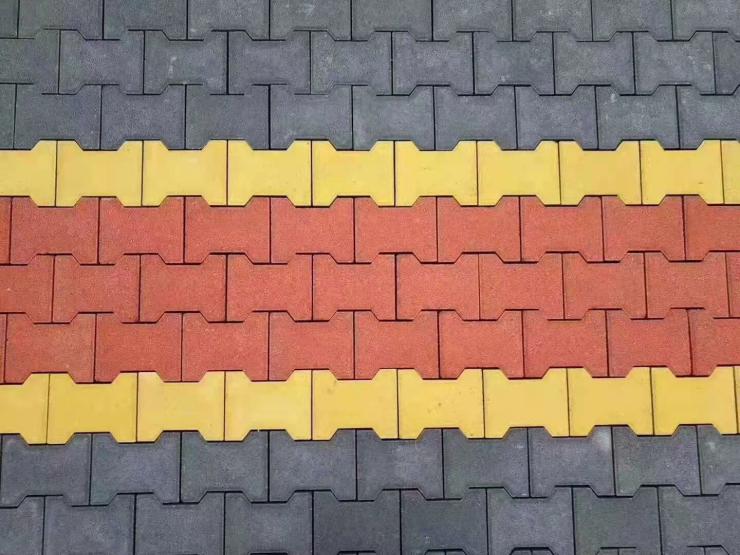

| इन्टरलकिङ पेभर | 225x112.5x60mm | २-३ | $1,800 - $3,000 |
| घाँस पेभर | ३३३x१६६x८० मिमी | 2 | $2,000 - $3,200 |
| वेभ-प्रकार पेभर | 200x100x80mm | २-३ | $2,200 - $3,500 |
| हेक्सागोनल पेभर | 200x200x60mm | 2 | $2,000 - $3,000 |
| अनुकूलन डिजाइन (कुनै पनि आकार) | ग्राहक निर्दिष्ट | १-४ | $2,500 - $5,000 |
यी दायराहरू भन्दा कम मूल्यहरूले सामान्यतया सम्झौता गरिएका सामग्री वा प्रक्रियाहरू संकेत गर्दछ। यी दायराहरू भन्दा माथिका मूल्यहरूमा गहिरो-क्रायोजेनिक उपचार वा मिरर फिनिशहरू जस्ता प्रीमियम सुविधाहरू समावेश हुन सक्छन्।
खरिद मूल्य पेभर मोल्डको स्वामित्वको कुल लागतको मात्र अंश हो।
प्रतिस्थापन आवृत्ति - 30,000 चक्र चल्ने $1,000 मोल्डलाई प्रत्येक 3-4 महिनामा डबल-शिफ्ट सञ्चालनमा प्रतिस्थापन आवश्यक पर्दछ। $ 2,000 मोल्ड जुन 90,000 चक्र सम्म रहन्छ प्रति वर्ष एक पटक प्रतिस्थापन आवश्यक छ। अधिक महँगो मोल्ड संग वार्षिक मोल्ड लागत कम छ।
डाउनटाइम - प्रत्येक मोल्ड प्रतिस्थापन उत्पादन रोक्न आवश्यक छ। धेरै बारम्बार प्रतिस्थापनको मतलब उत्पादन घन्टा हराएको हो।
फोहोर ब्लकहरू - एक थिचिएको मोल्डले बाहिरको विशिष्ट ब्लकहरू उत्पादन गर्दछ जुन बेच्न सकिँदैन। लामो समयसम्म सहनशीलता कायम राख्ने मोल्डले कम फोहोर उत्पन्न गर्छ।
मेसिन लगाउने - फुटेको वा विकृत मोल्डले ब्लक मेसिनलाई तनाव दिन्छ, कम्पन कम्पोनेन्टहरू र हाइड्रोलिक प्रणालीहरूमा पहिरनलाई गति दिन्छ।
ढुवानी र रसद - भारी मोल्डहरू ढुवानी गर्न अधिक लागत। बहु-गुहा मोल्डहरूको तौल बढी हुन्छ तर प्रति चक्र बढी ब्लकहरू उत्पादन गर्दछ, सम्भावित ढुवानी लागत अफसेट गर्दै।
सटीक उद्धरण प्राप्त गर्न, तपाइँको मोल्ड आपूर्तिकर्तालाई निम्न जानकारी प्रदान गर्नुहोस्:
पेभर साइज - मिलिमिटर वा इन्चमा लम्बाइ, चौडाइ र उचाइ
पेभर ढाँचा - आयताकार, इन्टरलकिङ, वेभ-प्रकार, हेक्सागोनल, वा कस्टम (ड्राइंग वा नमूना प्रदान गर्नुहोस्)
गुहा गणना - प्रति चक्र कति पेभरहरू
मेसिन ब्रान्ड र मोडेल - इन्टरफेस अनुकूलता माउन्ट गर्न को लागी
दैनिक उत्पादन लक्ष्य - उपयुक्त स्टील ग्रेड र गर्मी उपचार सिफारिस गर्न
कंक्रीट मिश्रण विवरण - मानक, घर्षण, वा पुन: प्रयोग गरिएको समुच्चय समावेश
UNIK ले पूर्ण जानकारी प्राप्त गरेको 24 घण्टा भित्र उद्धरणहरू प्रदान गर्दछ।
| मूल्य दायरा | विशिष्ट विनिर्देशहरू | अपेक्षित आयु | लागि उत्तम |
| $ 1,000 मुनि | 40Cr स्टील, कुनै तातो उपचार, कुनै न कुनै समाप्त | 25,000 - 35,000 चक्र | आवधिक प्रयोग, साना परियोजनाहरू |
| $1,500 - $2,500 | 42CrMo स्टील, carburizing, CNC मेसिन, Ra 1.6 | 80,000 - 100,000 चक्र | व्यावसायिक उत्पादन, एकल शिफ्ट |
| $2,500 - $4,000 | Cr12MoV/9CrSi, carburizing + गहिरो-क्रायोजेनिक, सटीक CNC | 100,000 - 120,000+ चक्र | उच्च मात्रा उत्पादन, डबल शिफ्ट |
| $४,०००+ | उपकरण इस्पात, पूर्ण गर्मी उपचार, तार-कट EDM, अनुकूलन डिजाइन | 120,000+ चक्र | विशेष अनुप्रयोगहरू, घर्षण मिश्रणहरू |
UNIK को मानक पेभर मोल्डहरू आकार र गुहा गणनाको आधारमा $ 1,500- $ 3,500 दायरामा पर्दछ, Cr12MoV वा 9CrSi स्टिलबाट कार्बराइजिङ ताप उपचार, CNC मेसिनिङ, र Ra 1.6 सतह फिनिशबाट निर्मित।
